Терморегулятор E 51.716 электронный программируемый, универсальный. 16А , черный

    Терморегулятор для теплого пола и обогревателей E 51.716 имеет большой информативный жидкокристаллический экран с приятной голубой подсветкой на который выводится вся нужная информация и удобные кнопки управления на передней панели.

    Терморегулятор E 51.716 имеет шесть режимов работы в течение суток, то есть в разные периоды времени можно настроить свою температуру. Например, на ночь сделать прохладнее, утром и вечером нормальную, а днем, если уходите на работу, совсем отключить. Кроме того можно задать различные режимы работы в рабочие и выходные дни или управлять терморегулятором в ручном режиме.

    Контроль температуры терморегулятор E 51.716 осуществляет по показаниям встроенного в корпус воздушного или внешнего вынесенного датчиков. При необходимости для контроля температуры можно задействовать оба датчика измерения одновременно, но при этом на дисплей будет выводится темпeратура только встроенного датчика.

    В Терморегулятор для теплого пола E 51.716 имеется независимый элемент питания для сохранения настроек при отключения электричества, а также функцию блокировки кнопок управления.

    Монтаж терморегулятора E 51.716 производится в стандартную стенную коробку (марки коробок - к-201; УХЛ4, 068тт), крепежные отверстия располагаются горизонтально.

Подключение терморегулятора Е 51.716

Определите место установки терморегулятора.

Высота установки 0,3…1,2 м от уровня пола, рекомендуется располагать рядом с розетками.

1. Подготовьте отверстия диаметром 68 мм и глубиной 60 мм в стене.

2. Установите монтажную коробку в стене и закрепите её.

3. Подведите питающие провода от щитка, монтажные концы системы обогрева «теплый пол» и датчика температуры к монтажной коробке.

4. Кратковременно подайте напряжение на питающие провода и определите фазный провод, пометьте его. Отключите питание 220В.

5. Присоедините провода к клеммам терморегулятора согласно схеме на тыльной стороне терморегулятора Е 51.716.

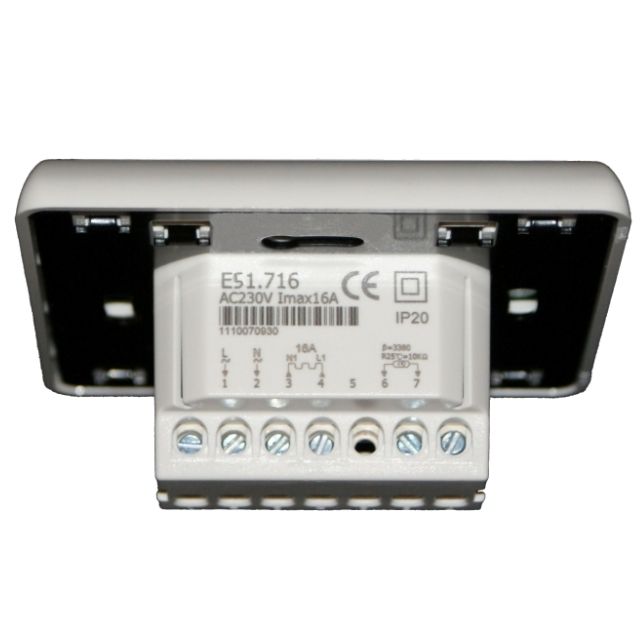

Терморегулятор E 51.716 вид сзади

• питающий провод:

- «фаза» на клемму №1

- «ноль» на клемму №2

• нагрузку (тёплый пол)

- на клеммы №3

- на клеммы №4

• датчик температуры

- на клеммы №6

- на клеммы №7

Внимание! Неправильное подключение может привести к выходу из строя терморегулятора, датчика температуры, нагревательной секции.

Пользуйтесь услугами специалистов.

6. Закрепите терморегулятор для теплого пола в монтажной коробке.

7. Подайте напряжение на терморегулятор.
