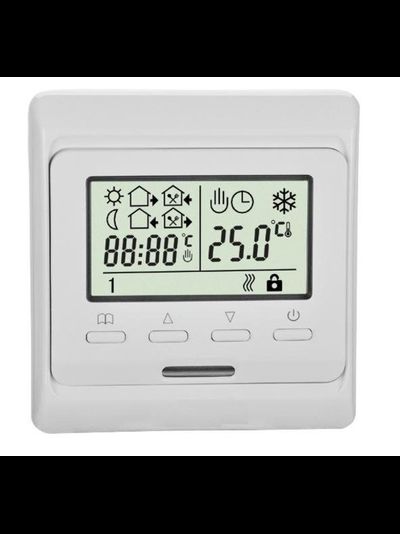

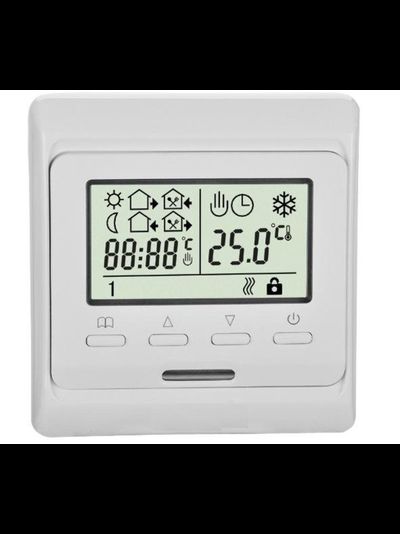

Терморегулятор E 51.716 электронный программируемый, универсальный. 16А

Терморегулятор E 51.716 электронный программируемый, универсальный. 16А

Терморегулятор Е51 оснащен графическим дисплеем с подсветкой.

Программирование 6 режимов работы в течение дня.

Два датчика температуры - пола и воздуха.

Функции блокировки кнопок (защита от детей).

Сохраняются установки при отключении питания (встроенная батарея).

Заводские программы/программы пользователя.

Технические данные:

Рабочее напряжение: 220В;

Ток нагрузки: 16А;

Диапозон температур:5 °С-90 °С;

Уровень защиты корпуса: IP20;

Датчик температуры: внешний, выносной датчик NTC.

Особенности:

ЖКИ экран с подсветкой;

Удобное управление;

Работа по датчику пола/воздуха/пола+воздуха;

Программирование 6 режимов работы в течение дня;

Заводские программы/программы пользователя;

Ограничение максимальной температуры;

Калибровка температуры;

Адаптивная функция;

Функция блокировки кнопок;

Самодиагностика;

Встроенные часы;

Габаритные размеры: (ШхВхГ) 86х86х38;

Основные монтажные размеры: (ШхВхГ) 60х60х30;

Цвет корпуса: белый.

Производство: Китай

Гарантия: 12 мес.


Монтаж: Встраиваемый

1 750 / шт

Купить в 1 клик

Терморегулятор Е51 оснащен графическим дисплеем с подсветкой.

Программирование 6 режимов работы в течение дня.

Два датчика температуры - пола и воздуха.

Функции блокировки кнопок (защита от детей).

Сохраняются установки при отключении питания (встроенная батарея).

Заводские программы/программы пользователя.

Технические данные:

Рабочее напряжение: 220В;

Ток нагрузки: 16А;

Диапозон температур:5 °С-90 °С;

Уровень защиты корпуса: IP20;

Датчик температуры: внешний, выносной датчик NTC.

Особенности:

ЖКИ экран с подсветкой;

Удобное управление;

Работа по датчику пола/воздуха/пола+воздуха;

Программирование 6 режимов работы в течение дня;

Заводские программы/программы пользователя;

Ограничение максимальной температуры;

Калибровка температуры;

Адаптивная функция;

Функция блокировки кнопок;

Самодиагностика;

Встроенные часы;

Габаритные размеры: (ШхВхГ) 86х86х38;

Основные монтажные размеры: (ШхВхГ) 60х60х30;

Цвет корпуса: белый.

Производство: Китай

Гарантия: 12 мес.


Монтаж: Встраиваемый

  • Описание

        Терморегулятор для теплого пола и обогревателей E 51.716 имеет большой информативный жидкокристаллический экран с приятной голубой подсветкой на который выводится вся нужная информация и удобные кнопки управления на передней панели.

        Терморегулятор E 51.716 имеет шесть режимов работы в течение суток, то есть в разные периоды времени можно настроить свою температуру. Например, на ночь сделать прохладнее, утром и вечером нормальную, а днем, если уходите на работу, совсем отключить. Кроме того можно задать различные режимы работы в рабочие и выходные дни или управлять терморегулятором в ручном режиме.

        Контроль температуры терморегулятор E 51.716 осуществляет по показаниям встроенного в корпус воздушного или внешнего вынесенного датчиков. При необходимости для контроля температуры можно задействовать оба датчика измерения одновременно, но при этом на дисплей будет выводится темпeратура только встроенного датчика.

        В Терморегулятор для теплого пола E 51.716 имеется независимый элемент питания для сохранения настроек при отключения электричества, а также функцию блокировки кнопок управления.

        Монтаж терморегулятора E 51.716 производится в стандартную стенную коробку (марки коробок - к-201; УХЛ4, 068тт), крепежные отверстия располагаются горизонтально.

    Подключение терморегулятора Е 51.716

    Определите место установки терморегулятора.

    Высота установки 0,3…1,2 м от уровня пола, рекомендуется располагать рядом с розетками.

    1. Подготовьте отверстия диаметром 68 мм и глубиной 60 мм в стене.

    2. Установите монтажную коробку в стене и закрепите её.

    3. Подведите питающие провода от щитка, монтажные концы системы обогрева «теплый пол» и датчика температуры к монтажной коробке.

    4. Кратковременно подайте напряжение на питающие провода и определите фазный провод, пометьте его. Отключите питание 220В.

    5. Присоедините провода к клеммам терморегулятора согласно схеме на тыльной стороне терморегулятора Е 51.716.


    Терморегулятор E 51.716 вид сзади

    • питающий провод:

    - «фаза» на клемму №1

    - «ноль» на клемму №2

    • нагрузку (тёплый пол)

    - на клеммы №3

    - на клеммы №4

    • датчик температуры

    - на клеммы №6

    - на клеммы №7


    Внимание! Неправильное подключение может привести к выходу из строя терморегулятора, датчика температуры, нагревательной секции.

    Пользуйтесь услугами специалистов.

    6. Закрепите терморегулятор для теплого пола в монтажной коробке.

    7. Подайте напряжение на терморегулятор.
